Guías quirúrgicas cigomas y pterigoideos

Cirugía guiada precisa, personalizada y segura

Un TAC permite planificar y fabricar las guías quirúrgicas y el biomodelo del paciente, para realizar una cirugía precisa, segura y personalizada de los tratamientos cigomáticos y pterigoideos.

Ventajas:

Planificación del tratamiento basado en el hueso y/o prótesis.
Ajuste anatómico y preciso de las guías al maxilar.
Alta precisión del fresado, “channel” del lecho del implante.
Tubos guiados metálicos para un ajuste preciso del fresado.
Reduce el tiempo de quirófano.
Fijación de las guías con tornillos de osteosíntesis seleccionados por el usuario.
Ventanas de verificación y seguridad del fresado.

Cirugía cigomas Quad con guías quirúrgica Kune. Dr. Jorge Giner Díaz MD, DDS, FEBOMS

II Cirugía cigomas Quad con guías quirúrgica Kune Dr. Jorge Giner Díaz MD, DDS, FEBOMS

Vídeo procedimiento planificación y fabricación guías cigomas.

Vídeo procedimiento planificación guías pterigoideos.

Folleto guías cigomas y pterigoideos

Procedimiento TAC guías quirúrgicas cigomas

Caso reportado Dr. Alejandro Gutiérrez Jiménez

Principales beneficios guías cigomas

• Planificación del tratamiento según el encerado diagnóstico (técnica doble TAC).

– Fácil provisionalitzar el día de la cirugía.
– Reducción tiempos del prostodoncista.

• Saber exactamente por donde el implante cigomático se introduce en el cigoma y por donde tendrá la salida.

Principales beneficios guías pterigoideos

• Asegurar un correcto fresado en el hueso pterigoideo.

– Correcta angulación del implante.
– Anticiparse durante la planificación de los posibles pilares angulados.
– Planificar bi-corticalización del implante para una optima estabilidad primaria.

Flujo de trabajo

SUBIDA TAC A LA NUBE DE KUNE IMPLANTS

PLANIFICACIÓ TRATAMIENTO – 3 DÍAS

Kune implants verifica la calidad del TAC.
Se realiza una planificación de implantes cigomáticos basada en el hueso del maxilar y el encerado diagnóstico (en el caso que el maxilofacial haya subido un doble TAC).
Kune manda una planificación al maxilofacial para su verificación y aprobación. El profesional puede realizar los cambios necesarios en en control remoto.

FABRICACIÓN Y ENVIO – 5 DÍAS

CIRUGÍA

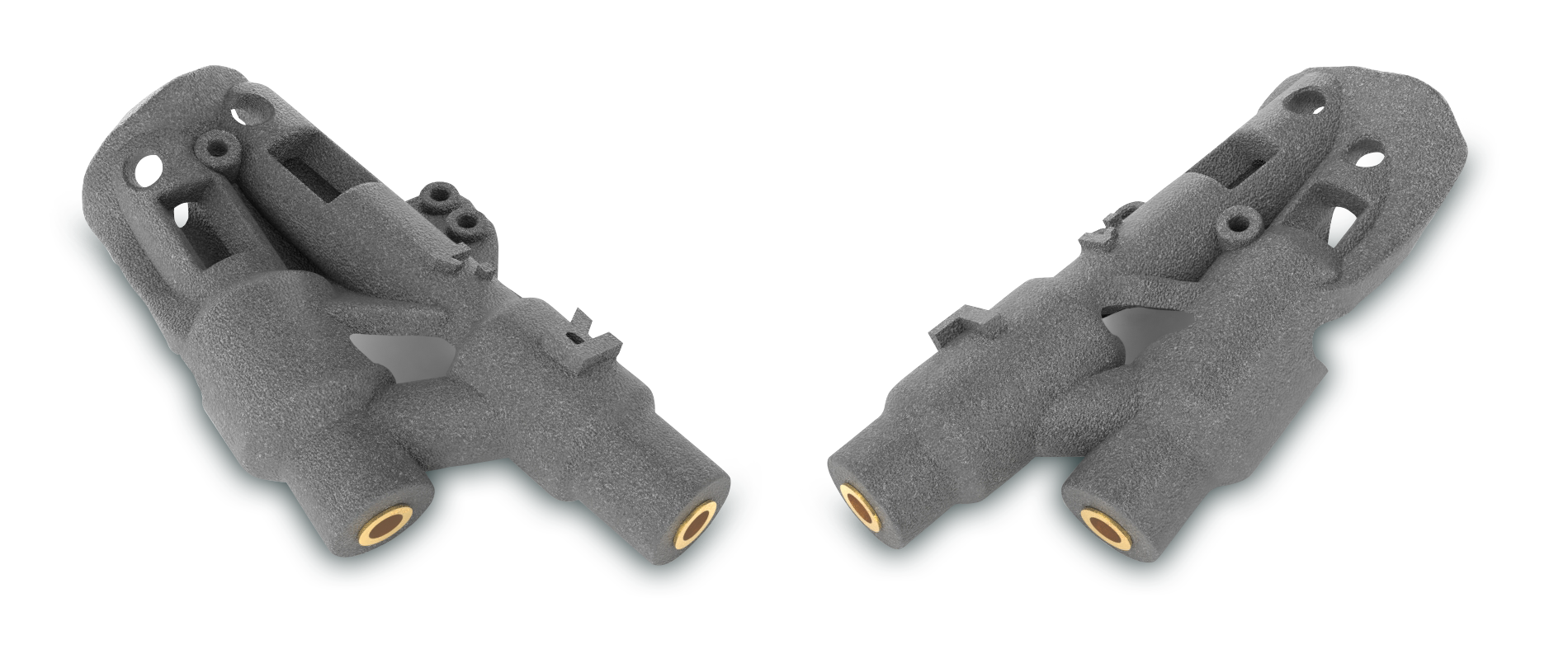

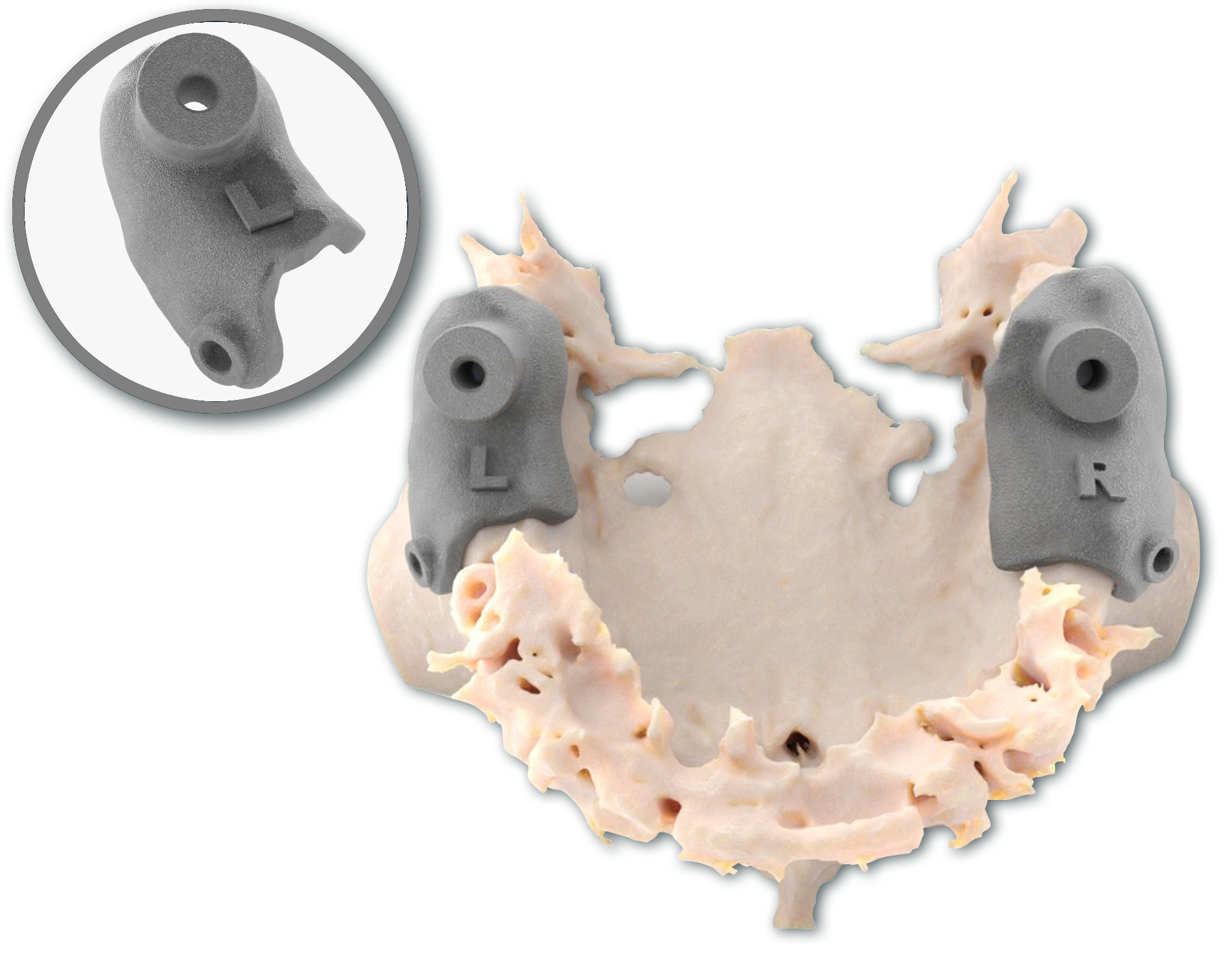

Características de las guías

Rojos.: 3 puntos de fijación al maxilar con tornillos de osteosíntesis. Marca de los tornillos seleccionada por el maxilofacial.
Verde: Tubos metálicos guiados para fresas de Ø 2.7mm.
Ventanas rectangulares: Ventanas de verificación de fresado.
Blancos: Ventanas de verificación de introducción de la fresa en el malar
